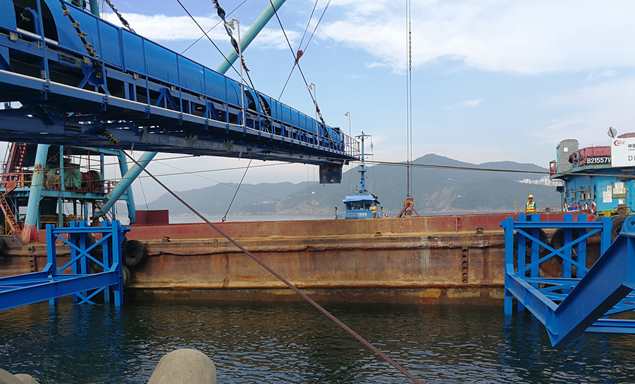

香港机场管理局公众填料装船机系统

客户介绍:机管局现由香港特区政府全资拥有,并以商业方式营运,总部设于香港国际机场的机场行政大楼(HKIA Tower)。

工程地点:香港将军澳。

承建方式:我方负责设计、材料及配套外购件采购、检验、制造、组装、测试、运输、系统安装调试。

工期要求:2018年3月完成第一条线路的调试交付工作;2018年8月完成第二、三条线路的调试交付工作。

执行标准:中标、英标和香港地区规范。

香港公众填料装船机系统项目背景

大型项目编号:CONTRACT NO.3206 Airport Authority Hong Kong—Main Reclmation Works

工程承包运营:香港振华·中交建设·中交疏浚 联营(ZHEC_CCCC_CDC JV)

设备与技术商:上海库桥机器有限公司(SKE)作为设备供应方技术支持服务。

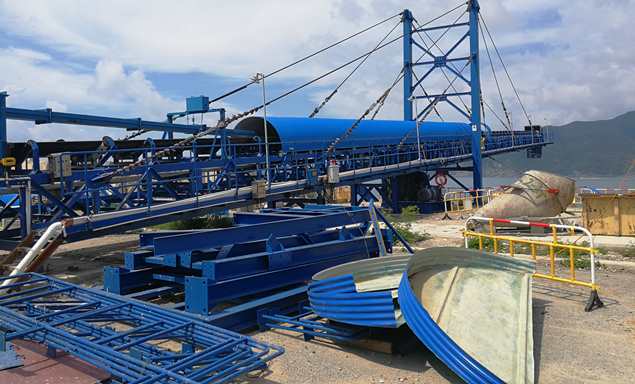

香港机场管理局公众填料装船机系统

香港公众填料装船机系统项目概况

本筛分输送系统工作状态为连续24小时运转。首先将公众填料经过振动给料器进行初级筛分,将大于300mm以上的石块、钢筋、木块等筛出,经过带宽1200mm带式输送机供给振动筛进行二次筛分,将大于50mm以上的石块筛出,后经过两条带宽1400mm输送机将成品输送至驳船上。至此,本筛分输送系统结束。成品经驳船运往香港机场。

筛分输送系统处理物料对象为公众填料,且部分品质的公众填料存在含水量大、含泥量偏大的现象,因此系统各个环节尤其是振动给料器、振动筛、输送机头部漏斗、溜管、耐磨衬板等应既能满足物料最大输送效率作业时的畅顺通过要求,又能满足物料对构件产生冲击磨损的要求,还应满足含水量大、含泥量偏高的物料畅顺通过要求,确保正常落料和输送通畅,不应存在粘料、堵料和积料现象。

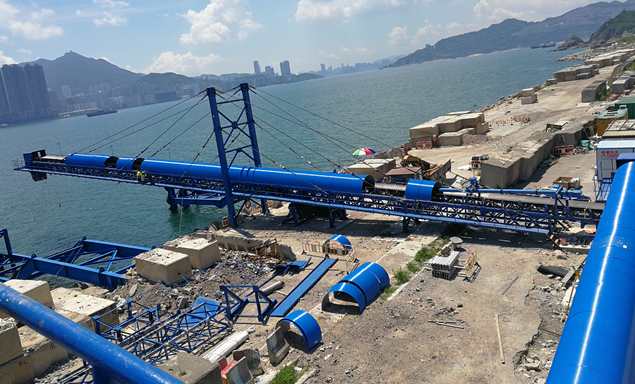

香港机场管理局公众填料装船机系统

系统设备必须设置完备的安全保护装置及必要的安全防护设施,保证设备的安全运行。每条线路的筛分输送设备的安全保护装置工作状态既能通过现场中控站系统实现集中控制,也能通过机侧手动实现手动操作。

香港公众填料装船机系统项目特色

标准要求多、标准要求高:本项目执行多国及地区标准、规范。 环保要求严格:本项目输送系统需要设计撒料收集及回收系统,防尘系统设计。 安全防护要求严格:除带式输送机常规要求的旋转部件防护、夹点防护外,需要防台风设计。 安全保护要求严格:本输送系统需配置跑偏检测器、胶带打滑检测器、料流检测器、溜槽堵塞检测器、输送带防撕裂保护、拉绳开关、限位开关、位置指示开关、电气设计需防雷接地等 第三方设计审查机制:包括预埋件计算、带式输送机设计计算书、控制、通讯等图纸的审核 设备振动、噪声、防腐、防水、防盐雾要求高; 钢结构探伤检测:客户委托第三方进行钢结构探伤检测,所有检验焊缝质量必须达到英国标准所规定的要求。 输送计量功能:需要瞬时流量和累计重量计量功能,并需要砝码校验装置;

香港公众填料装船机系统项目设备参数

带式输送机规格参数表

序号 名称 带宽
(mm)
带速
(m/s)
能力
(t/h)
单位

单线数量 功率
(KW)
总数量
1 皮带机BC1 1200 1.6 800 m 51 55 3条
2 皮带机BC2 1200 1.6 800 m 45.5 55 3条
3 皮带机BC3 1400 2.0 1600 m 39.3 55 3条
4 皮带机BC4 1400 2.0 1600 m 62.5 90 3条

振动给料器、振动筛机规格参数表

序号 名称 能力
(t/h)
单位 槽形
(mmxmm)
筛网
(mmxmm)
单线
数量
功率
(KW)
总数量
1 振动给料机 800 6000x2400   2 45 6台
2 振动筛 800   7000X3000 2 2X45 6台

香港公众填料装船机系统项执行流程

工程地点:香港将军澳

承建方式:我方负责设计、材料及配套外购件采购、检验、制造、组装、测试、运输、系统安装调试。

工期要求:2018年3月完成第一条线路的调试交付工作;

2018年8月完成第二、三条线路的调试交付工作;

执行标准及规范:中标、英标和香港地区规范

香港机场管理局公众填料装船机系统

香港公众填料装船机系统库桥技术和服务

带式输送机及其钢结构的设计、制造、运输、安装调试及相关技术服务。 振动给料器、卸车料斗、卸车棚及其钢结构的设计、制造、运输、安装调试及相关技术服务。 振动筛及其钢结构的设计、制造、运输、安装调试及相关技术服务。 钢结构靠泊点制造、运输、安装与调试及相关技术服务 单条线路控制的设计、制造、运输、安装调试及相关技术服务。 卖方根据买方的要求对所提供的设备进行设计,包括各部件的选型、驱动装置的选型和布置等。 所有基础以上钢结构(构件)的供货及其防护及油漆供货和涂装; 所有设备及设施的基础预埋件,不限于埋件、设计及受力计算。 报批过程中的相关服务,包括ICE、业主和咨工在设计审查提出的计算书、图纸 系统的配套设施:振动器、除铁器、计量装置、硫化装置、清扫器、电控元件及电控系统、防风链、防风杆等安全保护装置等; 上部结构与基础之间的连接件的设计和供货。
