斗轮取料机

斗轮取料机, 履带移动式, 500-2800 m³/h

库桥机械是履带移动式斗轮取料机厂家,我们KBWR斗轮取料机是由斗轮挖掘机研发而来,可用于连续取料的设备。KBWR履带移动式斗轮取料机取料能力范围从500立方/小时到2800立方/小时,特别适合矿山、港口、码头、电厂、水泥厂等大型堆料场。
  • KBWR2800移动式斗轮取料机

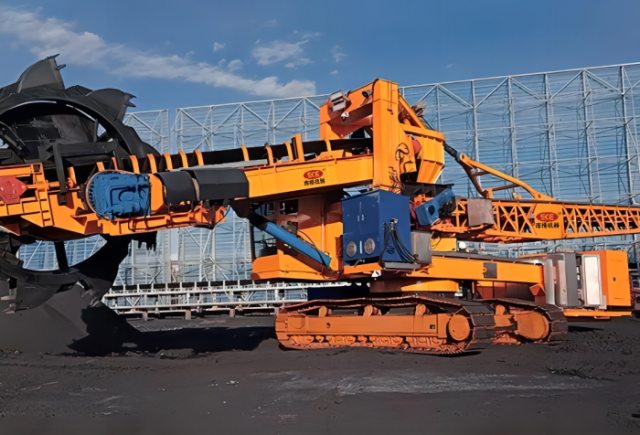

    KBWR2800移动式斗轮取料机

    KBWR2800履带移动式斗轮堆取料机挖掘取料能力可达2800m³每小时,单位切割能力可达120Kg/cm,取料高度可达15m,适用于堆场取料、高效装车、以及土方剥离。

    了解详情

  • KBWR2000移动式斗轮取料机

    KBWR2000移动式斗轮取料机

    KBWR2000履带移动式斗轮堆取料机挖掘取料能力可达2000m³每小时,单位切割能力可达120Kg/cm,取料高度可达10m,适用于堆场取料、高效装车、给输送机给料。

    了解详情

  • KBWR1000H移动式斗轮取料机

    KBWR1000H移动式斗轮取料机

    KBWR1000H履带移动式斗轮堆取料机挖掘取料能力可达1000m³每小时,单位切割能力可达120Kg/cm,取料高度可达9.0m,适用于堆场取料、高效装车、以及土方剥离。

    了解详情

  • KBWR1000M移动式斗轮取料机

    KBWR1000M移动式斗轮取料机

    KBWR1000M履带移动式斗轮堆取料机取料能力可达1000m³每小时,单位切割能力可达120Kg/cm,取料高度可达7.5m,不仅可以取料还能用于土方的剥离作业。

    了解详情

  • KBWR1000L移动式斗轮取料机

    KBWR1000L移动式斗轮取料机

    KBWR1000L履带移动式斗轮堆取料机,采用了优良的设计和制造手段,具有完美的堆取料作业能力,斗轮切割能力20kg/cm, 此款设备特别适用于松软物料的取料尤其适用于煤炭堆场和细砂等,取料装载作业可达1000立方/小时。

    了解详情

  • KBWR500移动式斗轮取料机

    KBWR500移动式斗轮取料机

    KBWR500履带移动式斗堆取料,是一种连续式斗轮挖掘取料堆料机械,取料能力可达到500m³每小时,特别适合于代替装载机和挖掘机进行卡车和火车装载作业。

    了解详情

履带移动式斗轮取料机组成

履带移动式斗轮取料机根据大型履带移动式轮斗挖掘机开发而来,此款设备主要由行走系统、回转系统、工作系统、输送系统、电力驱动系统、液压系统等6个部分组成。

1、整机行走系统
我们的KBWR系列斗轮取料机采用履带式行走系统,移动非常便利。采用履带,可以减少设备对地面的比压,能够适应更多地形。

2、回转工作系统
由转台与回转驱动装置等组成,转台上有动力装置、驱动装置、控制设备和操纵室等,由于采用了回转支撑轴承,驱动装置可使转台绕垂直轴回转360°。

3、斗轮工作系统
由斗轮、臂架、变幅机构和驱动装置等组成。斗轮安装在臂架的前端,为一个均布若干个铲斗的旋转轮。臂架后端铰接在转台的门架上,通过钢丝绳或液压油缸使臂架转动,从而使斗轮在不同工作面上进行挖掘作业。斗轮驱动装置由电动机、安全联轴器和减速机等组成,布置在臂架前端的侧面,用于驱动斗轮旋转。

4、排料输送系统
由受料输送带、料斗和卸料输送带等组成。另外,连接桥式轮斗挖掘机则在连接桥上还装有转载输送带。

5、电力驱动系统
移动式斗轮取料机的能源供给可以由柴油发电机组提供也可以使用外部电源变流机组提供。

6、液压控制系统
主要采用液压油缸驱动斗轮臂和卸料臂升降,使用用液压系统设备操作更加灵活高效。

移动式斗轮取料机工作原理

挖掘时机器不行走,依靠斗轮旋转和臂架回转构成的复合运动不断地将物料切下并装入斗内,当铲斗随斗轮转到一定高度时,物料靠自重落至受料输送带,再经料斗卸到卸料输送带上,装入汽车或输送机等运输工具上,运往指定地点。一层物料挖尽后机器移动或臂架降落,再进行下一层物料的挖掘,这样从顶部逐层向下挖掘。被挖下物料的厚度由机器前进距离或臂架伸缩量来控制。宽度由回转速度决定,高度一般不超过斗轮直径的0.7倍。斗轮挖掘机的行走是辅助性的,作业是连续性的。铲斗只用于挖掘。物料的输送用带式输送机,功率消耗低。

履带移动式斗轮取料机应用

土岩/强度 土岩/种类 强度极限fpr(MPa) 抗压强度P(MPa)
高强度岩石 坚韧的石英和玄武岩 20 200
非常硬的岩石 花岗岩、斑状石英 15 150
硬岩 花岗岩、硬砂岩、硬铁矿石 10 100
比较硬的石料 普通砂岩、铁矿石 6 60
中等硬度石料 坚硬的页岩、软砂岩和石灰岩 4 40
比较软的石料 软石板、非常软的砂岩、细砂、无烟煤、表面硬化的砾石和砂 2 20
ⅥⅡ 较软的石料 砾石土、碎石、硬的化石煤、硬化土 1.5 15
软石 硬黏土、软化石煤、亚粘土、硬褐煤 1 10
ⅦⅡ 软石 砂砾土、粗粒土、黄土 0.8 --
表土(或天然砂土)、泥煤、亚砂土、砂 0.6 -
松土 砂、排弃土、软褐煤 0.5 -
泥浆土 泥浆、泥浆黄土 0.3 -


我们设备可用于取Ⅵ到Ⅹ级物料,V级别以上物料指的是未破碎加工过的岩石层非指破碎筛分后的物料。

履带移动式斗轮取料机,用于取料量大、服务年限长的大型项目。斗轮取料机的主要技术参数是生产率、挖掘高度和单位切割力,其主要用于以下领域。

1、露天矿场,1000方-2800方每小时
2、电厂,500方-2800方每小时
3、港口,500方-2800方每小时
4、堆场,500方-2800方每小时
5、卡车装车,500方-1000方每小时
6、火车装车,500方-2800方每小时

履带移动式斗轮堆取料机不仅可以用于各种散料快速取料还能用于表层土的剥离作业。上海库桥机械工程有限公司的履带移动式斗轮取料机等工作效率受到物料尺寸和物料密度的影响,更多详细参数请直接联系我们。
