西部矿业炼锌尾渣无害化处理带式输送系统

客户介绍:西部矿业旗下青海湘和有色金属有限责任公司。

工程地点:青海西宁。

承建方式:提供胶带输送机的结构、机械、控制和电气系统,以组成一个功能完整的设备系统。负责胶带输送机设备的设计、制造、检验、涂装、包装、运输、安装、调试,以及从施工到生产全过程的技术指导、人员培训、质量保障和售后服务及其他相关服务。

工期要求:合同签订后50天。

执行标准:中国国家标准规范。

炼锌尾渣带式输送系统项目概况:

客户主要生产电炉锌粉和吹制锌粉及其他金属粉末的综合回收加工企业。本项目主要为青海湘和有色金属有限责任公司整体技术升级改造和炼锌尾渣无害化处理及有价金属综合回收提供胶带输送机。

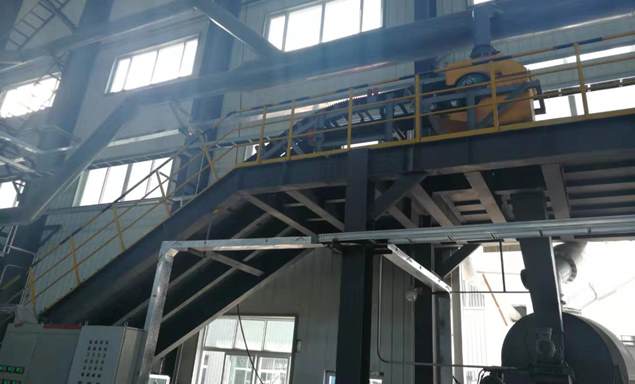

西部矿业炼锌尾渣无害化处理散物料带式输送系统

炼锌尾渣带式输送系统项目特色

  1. 项目所在地海拔高:必须保证所有电器设备的额定参数达到使用要求。
  2. 设备可靠性要求高:必须保证24小时连续运行,年工作日:330天。
  3. 设备多样化:本项目使用的散料输送设备有三种类型,固定带式输送机、移动可逆配仓带式输送机、波状挡边(大倾角)带式输送机。
  4. 胶带清扫要求严格:有色金属的生产加工所涉及的物料种类丰富,同一条皮带机需要输送不同的物料,这对胶带的清扫具有严格的要求。

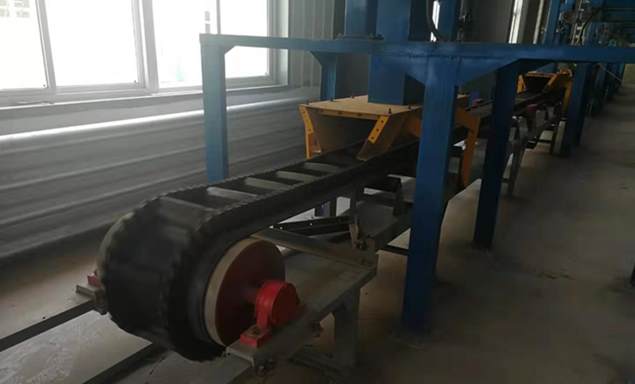

西部矿业炼锌尾渣无害化处理散物料带式输送系统

炼锌尾渣带式输送系统现场环境:

气温:年平均气温4.9℃,极端最高气温(年最高气温)38.7℃,极端最低温度(年最低气温)-31.7℃。
地震烈度:7度
海报高度:2600米
年平均相对湿度:35%
输送物料种类:
物料名称 锌尾矿渣 硫渣 石英石 石灰石 返尘 烟化炉
冷料
烟化炉
水碎渣
锌浮渣 氧化锌
焙砂
堆比重
t/m3
1.8 1.8 1.5 1.5 1 1.2 1.8 1.8 2 1.7
粒度, -200目 20-30mm 20-30mm 20-30mm 20-30mm 1μm 20-30mm   2-10mm 3-5mm
含水,% 10 10 5 5 5 1 10 10% 10 10
处理量,t/d 287.88 45.45 17.64 15.61 57.79 50.92 31.56 175 6.72 77.76


 炼锌尾渣带式输送系统设备参数


名称 图号 带宽
mm
带速
m/s
倾角
°
水平输送距离m 提升高度
m
功率
kw
侧吹熔炼及烟化吹炼混合料胶带输送机 S-1 650 1 16.15 126.85 23.415 22
侧吹熔炼及烟化吹炼胶带输送机 S-17 650 1 0 11.55 0 7.5
侧吹熔炼及烟化吹炼混合制粒后料胶带输送机 S-4 650 1 6.5 15.07 1.666 7.5
侧吹熔炼及烟化吹炼移动胶带输送机 S-5 650 1 0 15.95 0 7.5
侧吹熔炼及烟化吹炼胶带输送机 S-14 650 1 15.4 41.313 11.332 7.5
侧吹熔炼及烟化吹炼移动胶带输送机 S-15 650 1 0 4.884 0 7.5
侧吹熔炼及烟化吹炼大倾角胶带输送机 S-21 1000 1 45 24.264 15.863 22
渣棚及侧吹炉配料2#胶带输送机 S-14 800 1 0 89.53 0 11
锌粉制造大倾角胶带输送机 S-5 500 1 32 38.845 4.8 11

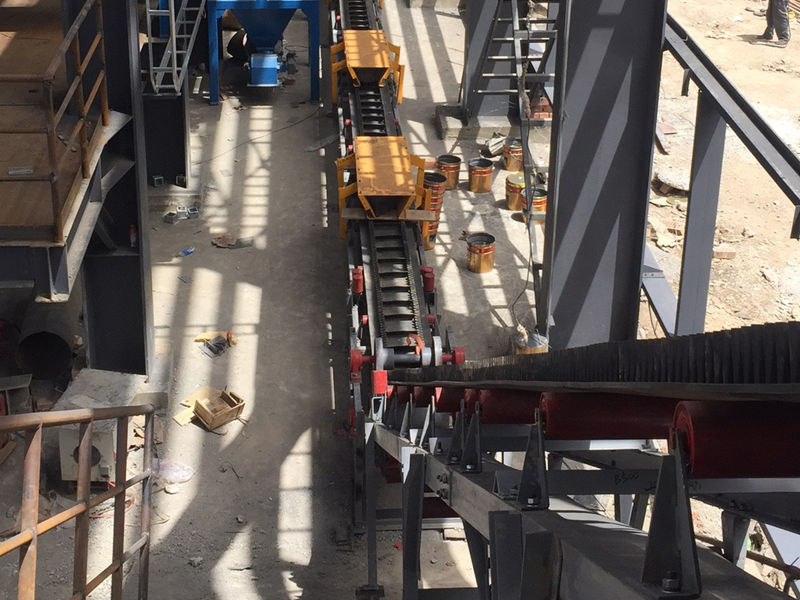

西部矿业炼锌尾渣无害化处理散物料带式输送系统

炼锌尾渣带式输送系统项目执行

工程地点:青海省西宁市甘河工业园区
承建方式:我方负责设计、材料及配套外购件采购、检验、制造、组装、测试、运输、系统安装调试。
工期要求:合同签订后50天
执行标准及规范:中标
工程及供货范围:提供胶带输送机的结构、机械、控制和电气系统,以组成一个功能完整的设备系统。负责胶带输送机设备的设计、制造、检验、涂装、包装、运输、安装、调试,以及从施工到生产全过程的技术指导、人员培训、质量保障和售后服务及其他相关服务。
