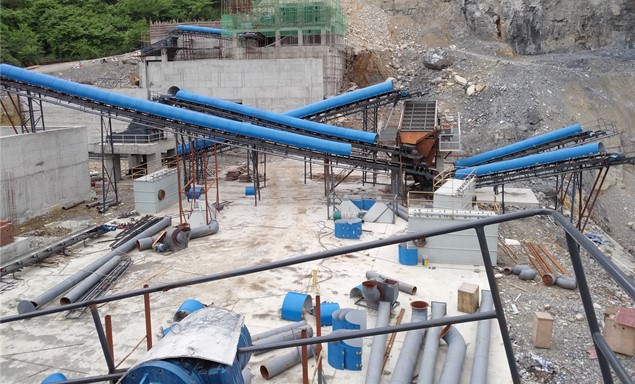

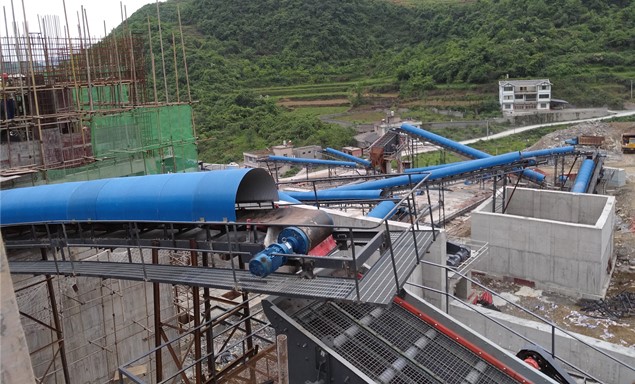

遵义建磊建材石灰石制砂皮带输送系统设备

项目概况

遵义建磊建材石灰石制砂皮带输送系统项目典型的石灰石生产线项目，该项目从开采-粗级破碎-二级破碎-制砂整形-筛分-输送-搅拌站-成品搅拌车，形成一个闭路循环系统，实行三班制24小时连续生产，其输送覆盖了从源头到破碎、筛分、成品料库、搅拌站整个矿区，为项目的连续生产奠定了坚实的基础。该项目是当地最大的自营矿山破碎生产线，为当地基础建设提供大量的物料需求，为该市建设作出了卓越贡献。

所有皮带散料输送设备采用了国内优质的外置电滚筒、稳定的单梁主梁结构、国内品牌厂商的皮带，全面维护和维修的双边格栅板走道、顶尖跑偏拉绳开关保护、开放式防尘罩以及一流的除铁器、金属探测器等高标准配置要求，其设计工艺严格符合国家标准，配置要求属于国内一流水平

筛分输送系统处理物料对象为各阶段破碎物料，成品物料用于搅拌站使用，因此系统各个环节尤其是振动给料器、振动筛、输送机头部漏斗、溜管、耐磨衬板等应既能满足物料最大输送效率作业时的畅顺通过要求，又能满足物料对构件产生冲击磨损的要求，确保正常落料和输送通畅，安全便捷，效率稳定。

系统设备设置了完善的安全保护装置及必要的安全防护设施，保证了设备的安全运行。整体的筛分输送设备的安全保护装置工作状态既能通过现场中控站系统实现集中控制，也能通过机侧手动实现手动操作。

项目特点

典型的石料破碎线样板，严格采用国家标准及环保要求；

遵义建磊建材石灰石制砂皮带输送系统带式输送机采用电滚筒驱动，提高输送系统运行效率，减少环境对驱动的损害，维护便捷；

方案设计和功率计算精准，整体方案衔接紧密；

电滚筒带逆止器，防止皮带机出现倒滑现象；

系统覆盖了散料输送设备的各个皮带型号和长度。

设备参数

带式输送机规格参数表

振动给料器、振动筛机规格参数表

序号	名称	型号	长度（米）	功率	单位	数量
1	槽钢皮带机	B1200	12	15KW	台	1
2	槽钢皮带机	B1200	22.5	22KW	台	1
3	槽钢皮带机	B1200	29	30KW	台	1
4	槽钢皮带机	B800	25	15KW	台	1
5	槽钢皮带机	B1000	36	22KW	台	1
6	槽钢皮带机	B1000	30	18.5KW	台	1
7	槽钢皮带机	B1200	35	37KW	台	1
8	槽钢皮带机	B800	33	18.5KW	台	1
9	槽钢皮带机	B650	15	5.5KW	台	4
10	槽钢皮带机	B650	21	7.5KW	台	1
11	槽钢皮带机	B800	20	11KW	台	1
12	槽钢皮带机	B800	23	11KW	台	1
13	槽钢皮带机	B650	20	7.5KW	台	1
14	槽钢皮带机	B650	18	7.5KW	台	1



实施执行

工程地点：遵义市

承建方式：遵义建磊建材石灰石制砂皮带输送系统我方负责设计、材料及配套外购件采购、检验、制造、组装、测试、运输、系统安装调试。

工期要求：2017年12月完成安装调试交付工作；

执行标准及规范：国标

工程供货

带式散料输送机及其钢结构的设计、制造、运输、安装调试及相关技术服务。

整体项目的设计、制造、运输、安装调试及相关技术服务。

卖方根据买方的要求对所提供的设备进行设计，包括各部件的选型、驱动装置的选型和布置等。

所有基础以上钢结构（构件）的供货及其防护及油漆供货和涂装；

所有设备及设施的基础预埋件，不限于埋件、设计及受力计算。

项目钢结构、料仓料斗的现场制作与安装；

带式散料输送机的现场安装总包服务和调试工作；

遵义建磊建材石灰石制砂皮带输送系统配套设施：振动器、除铁器、金属探测器、计量装置、硫化装置、清扫器、电控元件及电控系统等安全保护装置等；
