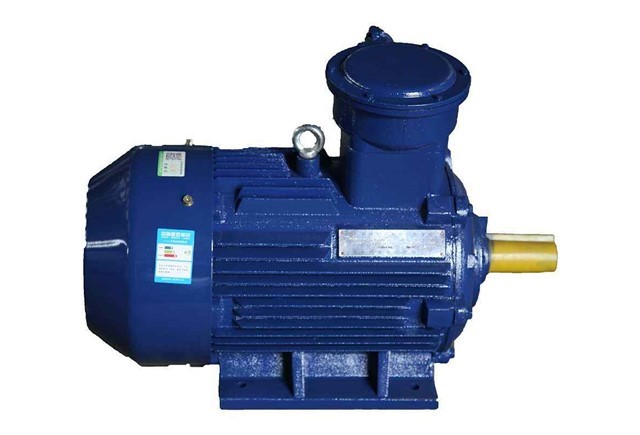

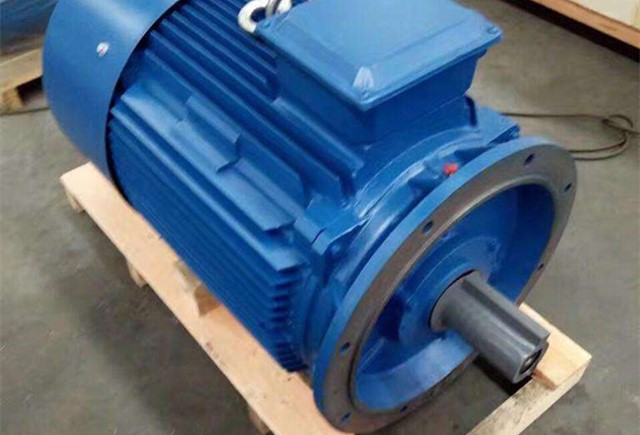

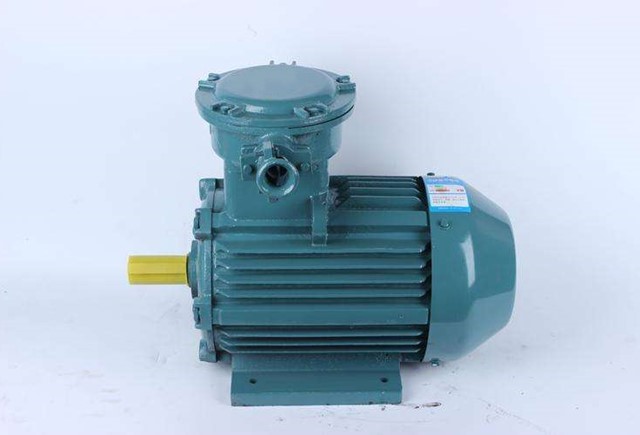

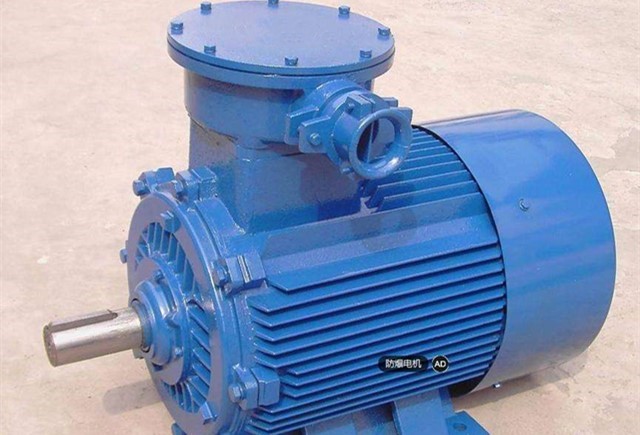

YB3系列隔爆型三相异步带式输送机电机

产品优势

①　电动机的隔爆结构有dⅠ、dⅡAT4、dⅡBT4、dⅡCT4；

②　电动机主体外壳防护等级为IP55；

③　电动机的冷却方式为IC410、IC411；

④　电动机的绝缘等级为F级，定子绕组温升裕度大、寿命长；

⑤　电动机有一个圆柱形轴伸，借联轴器或正齿轮传动；

⑥　电动机定子绕组采用高强度聚酯漆包圆铜线，并静VP1真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性；

⑦　电动机转子采用铸铝结构，转子经动平衡核验，电动机运转平稳、振动小、噪音低；

⑧　电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电动机损耗低、效率高；

⑨　电动机轴承选用电动机专用低振动、低噪音轴承，机座号132及以下采用双面密封轴承，在轴伸端装有波形弹簧垫圈，以适度压力靠轴承，有效抑制电动机运转时产生的振动和噪声，机座号160及以上采用内、外盖结构，并在轴承部位采用挡圈轴向定位，有限地防止电动机估计转子的轴向窜动。为使电动机安全可靠运行，机座号160及以上电动机轴承结构设置有注排油装置，机座号250及以上电动机，预留轴承温度监测传感元件位置。

⑩　电动机风扇、风罩：机座号280及以下电动机采用防静电塑料风扇，其转动惯量小、损耗低，机座号315级以上采用铸铝或钢板焊接风扇，重量轻、强度高，全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，使风路通畅。

工作条件

①　额定电压：380、660、1140、380/660，660/1140V。（其他电压等级可定制）

②　额定频率：50HZ/60HZ

③　工作制：S1—连续工作制

④　环境条件：海拔不超过1000m，环境空气温度随季节而变化，为-20~+40℃的户内型环境。

YB3       为基本型，适用于户内环境

YB3—W   适用于户外型环境

YB3—TH   适用于户内湿热带型环境

YB3—THW 适用于户外湿热带型环境

YB3—TA   适用于户内干热带型环境

YB3—TAW 适用于户外干热带型

YB3—T    适用于户内热带型环境

YB3—TW  适用于户外热带型环境

YB3—WF1 适用于户外中等腐蚀的环境

电动机技术参数表Motor technical parameters table
产品型号 Type	额定功率 Rating output kw	额定转速 Rating speed r/min	额定电流 Rating current (380V)A	启动电流 Locket current A	效率 Effi ％			功率因素Power factor cosφ			启动转矩 Locket torque	最大转矩 Pull out torque	转动惯量 Inertia moverment kg·㎡	噪声 Noise dB(A)	重量 Weight kg
					负载 Load			负载 Load
					1.00	0.75	0.50	1.00	0.75	0.50
同      步      转      速   Synchronous speed      1500r/min      （4p）
YB3-801-4	0.55	1390	1.57	5.0	71.0	71.5	70.2	0.75	0.68	0.55	2.4	2.3	0.006	58	22
YB3-802-4	0.75	1390	2.03	5.0	73.0	74.0	72.6	0.77	0.71	0.59	2.4	2.3	0.007	58	24
YB3-90S-4	1.1	1400	2.89	6.0	75.0	76.0	74.8	0.77	0.71	0.60	2.3	2.3	0.012	61	33
YB3-90L-4	1.5	1400	3.7	6.0	78.0	79.0	77.6	0.79	0.73	0.62	2.3	2.3	0.015	61	37
YB3-100L1-4	2.2	1420	5.16	6.0	80.0	80.5	79.6	0.81	0.76	0.65	2.3	2.4	0.031	64	43
YB3-100L2-4	3	1420	6.78	6.0	82.0	83.0	81.6	0.82	0.77	0.67	2.3	2.4	0.039	64	47
YB3-112M-4	4	1440	8.82	6.0	84.0	85.0	83.6	0.82	0.77	0.67	2.3	2.4	0.059	65	58
YB3-132S-4	5.5	1440	11.6	7.0	86.0	87.0	86.9	0.84	0.79	0.69	2.3	2.4	0.113	71	80
YB3-132M-4	7.5	1440	15.4	7.0	87.0	88.0	87.8	0.85	0.81	0.73	2.3	2.4	0.167	71	95
YB3-160M-4	11	1460	22.3	7.0	88.0	88.5	87.6	0.85	0.81	0.71	2.2	2.4	0.360	75	150
YB3-160L-4	15	1460	30.1	7.0	89.0	89.7	88.6	0.85	0.82	0.75	2.2	2.4	0.420	75	168
YB3-180M-4	18.5	1470	36.5	7.0	90.5	90.9	90.2	0.85	0.81	0.72	2.2	2.3	0.680	76	220
YB3-180L-4	22	1470	43.1	7.0	91.2	91.6	91.0	0.85	0.82	0.73	2.2	2.3	0.072	76	242
YB3-200L-4	30	1470	57.6	7.2	92.0	92.2	91.6	0.86	0.82	0.74	2.2	2.4	0.810	79	335
YB3-225S-4	37	1480	69.9	7.2	92.5	92.6	92.0	0.87	0.83	0.74	2.2	2.4	1.210	81	400
YB3-225M-4	45	1480	84.7	7.2	92.8	92.8	91.4	0.87	0.83	0.75	2.2	2.4	1.850	81	415
YB3-250M-4	55	1480	103.3	7.2	93.0	93.2	92.8	0.87	0.84	0.77	2.2	2.4	2.320	83	560
YB3-280S-4	75	1480	139.6	7.2	93.8	93.9	93.5	0.87	0.85	0.79	2.2	2.4	2.860	86	665
YB3-280M-4	90	1485	166.8	7.2	94.2	94.2	93.6	0.87	0.85	0.78	2.2	2.4	3.340	86	780
YB3-315S-4	110	1485	198.7	7.0	94.5	94.4	93.8	0.89	0.87	0.81	2.1	2.4	4.680	93	1150
YB3-315M-4	132	1485	237.7	7.0	94.8	94.7	94.2	0.89	0.88	0.84	2.1	2.4	4.960	93	1200
YB3-315L1-4	160	1485	284.3	7.0	95.0	94.9	94.4	0.90	0.88	0.83	2.1	2.4	5.220	97	1320
YB3-315L-4	185	1485	328.7	7.0	95.0	94.9	94.7	0.90	0.88	0.85	2.1	2.4	5.430	97	1420
YB3-315L2-4	200	1485	354.6	7.0	95.2	95.0	94.7	0.90	0.88	0.85	2.1	2.3	5.620	97	1500
YB3-355S1-4	185	1488	328.7	7.0	95.0	94.8	94.6	0.90	0.89	0.84	2.1	2.4	6.450	97	1700
YB3-355S2-4	200	1488	354.6	7.0	95.2	95.1	94.7	0.90	0.88	0.84	2.1	2.3	6.560	97	1800
YB3-355M1-4	220	1488	390.1	7.0	95.2	95.1	94.8	0.90	0.89	0.85	2.1	2.4	6.880	101	1830
YB3-355M2-4	250	1488	441.9	7.0	95.5	95.4	95.2	0.90	0.89	0.86	2.1	2.4	7.220	101	1940
YB3-355L1-4	280	1488	494.9	7.0	95.5	95.4	95.2	0.90	0.89	0.86	2.1	2.4	7.460	101	2080
YB3-355L2-4	315	1488	556.2	7.0	95.6	95.5	95.3	0.90	0.89	0.86	2.1	2.4	7.680	101	2260



电动机技术参数表Motor technical parameters table
产品型号 Type	额定功率 Rating output kw	额定转速 Rating speed r/min	额定电流 Rating current (380V)A	启动电流 Locket current A	效率 Effi ％			功率因素Power factor cosφ			启动转矩 Locket torque	最大转矩 Pull out torque	转动惯量 Inertia moverment kg·㎡	噪声 Noise dB(A)	重量 Weight kg
					负载 Load			负载 Load
					1.00	0.75	0.50	1.00	0.75	0.50
同      步      转      速   Synchronous speed      1000r/min      （6p）
YB3-711-6	0.18	910	0.67	4.0	62.0	61.7	57.5	0.66	0.57	0.45	1.9	2.1		52
YB3-712-6	0.25	910	0.89	4.0	63.0	63.0	60.0	0.68	0.59	0.46	1.9	2.1		52
YB3-801-6	0.37	910	1.27	4.0	63.0	63.2	60.0	0.70	0.60	0.48	1.9	2.1		54
YB3-802-6	0.55	910	1.76	4.0	66.0	67.1	65.8	0.72	0.63	0.50	1.9	2.1		54
YB3-90S-6	0.75	910	2.29	4.0	69.0	70.0	68.0	0.72	0.63	0.51	2.1	2.1		57
YB3-90L-6	1.1	910	3.14	5.0	73.0	74.0	72.7	0.73	0.65	0.52	2.1	2.1		57
YB3-100L-6	1.5	940	3.95	5.0	76.0	77.2	75.2	0.76	0.69	0.57	2.1	2.1		61
YB3-112M-6	2.2	940	5.57	5.0	79.0	80.0	78.6	0.76	0.69	0.58	2.1	2.1		65
YB3-132S-6	3	960	7.31	6.0	81.0	83.9	83.2	0.77	0.71	0.59	2.1	2.4		69
YB3-132M1-6	4	960	9.39	6.0	83.0	85.7	85.1	0.78	0.71	0.59	2.1	2.4		69
YB3-132M2-6	5.5	960	12.6	6.5	85.0	86.0	85.2	0.78	0.72	0.60	2.1	2.4		69
YB3-160M-6	7.5	970	16.8	6.5	86.0	86.7	85.9	0.79	0.73	0.63	2.1	2.4	0.460	73	154
YB3-160L-6	11	970	24.2	6.5	87.5	88.0	87.2	0.79	0.75	0.65	2.1	2.4	0.610	73	176
YB3-180L-6	15	970	31.6	7.0	89.0	89.7	88.9	0.81	0.77	0.67	2.1	2.1	1.010	73	225
YB3-200L1-6	18.5	970	37.6	7.0	90.0	90.4	89.8	0.83	0.79	0.70	2.2	2.4	1.620	76	290
YB3-200L2-6	22	970	44.7	7.0	90.0	90.5	89.7	0.83	0.79	0.70	2.2	2.4	1.840	76	315
YB3-225M-6	30	980	57.6	7.0	92.0	92.4	91.8	0.86	0.83	0.76	2.1	2.4	2.430	76	410
YB3-250M-6	37	980	71	7.0	92.0	92.3	91.8	0.86	0.83	0.77	2.1	2.4	2.680	78	525
YB3-280S-6	45	980	85.9	7.0	92.5	92.6	92.2	0.86	0.83	0.76	2.1	2.4	3.460	80	635
YB3-280M-6	55	980	104.7	7.0	92.8	92.8	92.0	0.86	0.84	0.79	2.1	2.3	3.970	80	730
YB3-315S-6	75	985	141.7	7.0	93.5	93.3	92.6	0.86	0.83	0.74	2.0	2.2	4.570	85	1080
YB3-315M-6	90	985	169.5	7.0	93.8	93.6	93.2	0.86	0.83	0.76	2.0	2.2	4.830	85	1140
YB3-315L1-6	110	985	206.7	7.0	94.0	93.8	93.4	0.86	0.84	0.77	2.0	2.2	5.320	85	1310
YB3-315L2-6	132	985	244.7	7.0	94.2	94.0	93.6	0.87	0.85	0.78	2.0	2.2	5.950	85	1400
YB3-355S-6	160	985	292.3	7.0	94.5	94.4	94.1	0.88	0.86	0.81	2.0	2.2	7.320	92	1650
YB3-355M1-6	185	985	338	7.0	94.5	94.4	94.1	0.88	0.87	0.82	2.0	2.2	7.890	92	1760
YB3-355M2-6	200	985	364.6	7.0	94.7	94.6	94.3	0.88	0.87	0.82	2.0	2.2	8.170	92	1970
YB3-355L1-6	220	985	401.1	7.0	94.7	94.6	94.4	0.88	0.87	0.83	2.0	2.2	8.250	92	2140
YB3-355L2-6	250	985	454.3	7.0	95.0	94.9	94.5	0.88	0.87	0.83	2.0	2.2	8.360	92	2250
