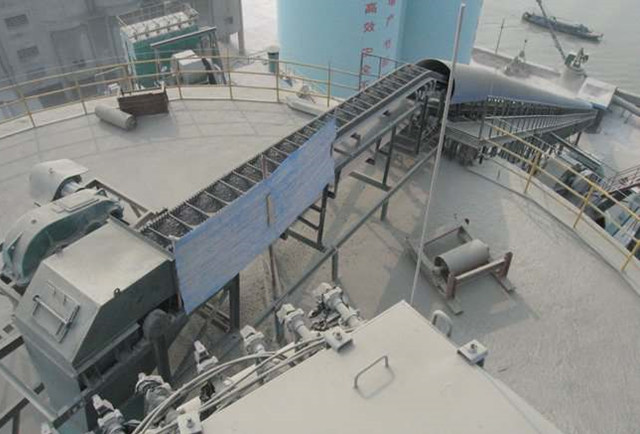

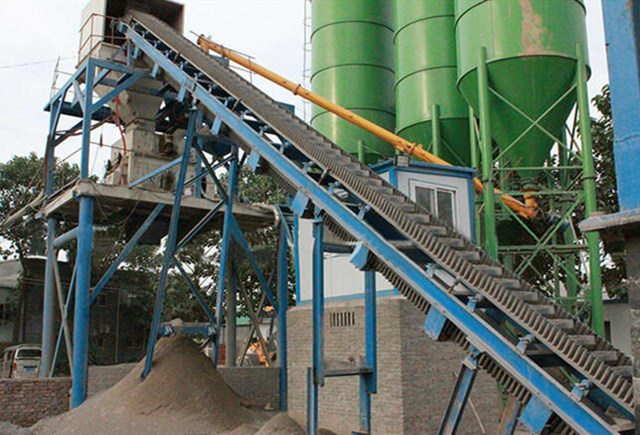

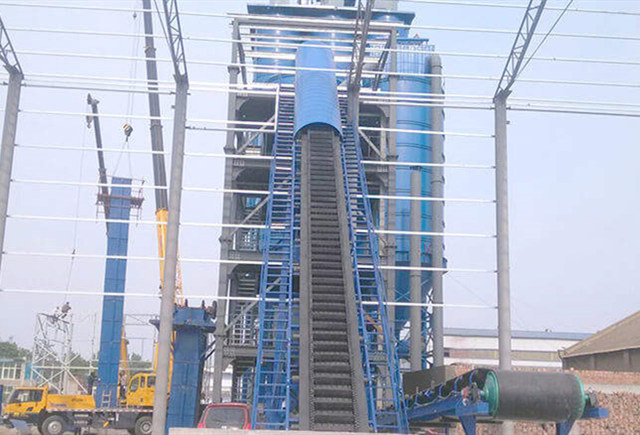

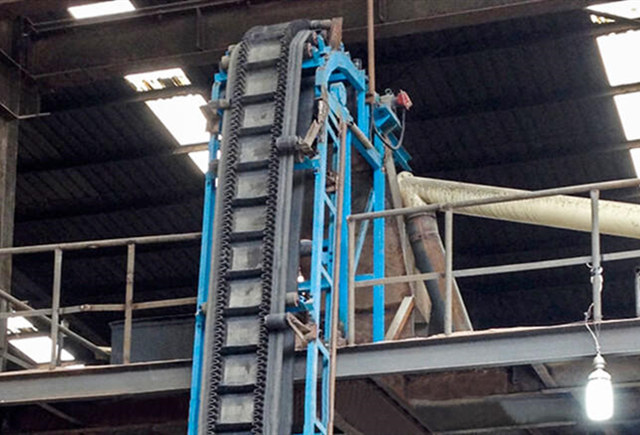

KS系列波状挡边皮带输送机

KS系列波状裙挡边皮带输送机适用于大角度物料输送，广泛用于砂石、矿石、矿粉、粮食、煤炭等散状物料运输。

应用领域

KS波状裙挡边带式输送机采用具有波状挡边和横隔板的特殊通途输送带，特别适用于大倾角连续输送散状物料，可广泛应用于煤炭、化工、电力、建材、冶金、粮食、港口、船舶等行业。

挡边隔板：波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。

当输送机倾角B≤18°时，一般不采用横隔板；

18°<B<40°时，一般选用T型横隔板;40°≤B<60°时，一般选用C型横隔板；

60°≤B≤90°时，一般选用TC或TCS型横隔板。当横隔板高度≥280 mm时，应选用TS或TCS型。

提升高度：单机小于500m。

工作温度：-15-40°c，可以根据客户需求定制输送带。

输送角度：25-90°，通常使用角度。

波状挡边带式输送机的最大输送量除决定于带宽、带速、倾角等基本参数外，还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。

技术亮点

(1)可大倾角输送,大量节省设备占地面积,达到普通、花纹带式输送机所不能达到的输送角度。

(2)总体投资费用低,与普通带式输送机相比可节约投资20%～30%。

(3)与普通带式输送机、斗式提升机、刮板输送机相比，其综合技术性能较优越。

(4)大倾角波状挡边带式输送机具有技术先进、结构简单、运行平稳、使用安全可靠、设备部件少、维修量小、噪音低、布置灵活等诸多优点。

(5)该机由于能够大倾角输送物料,在达到同样输送高度时,使整机长度大大缩短,随该机布置的通廊长度也相应减少,降低了设备投资和工程造价,减少了占地面积。

(6)该机倾角大、整机长度短。与普通带式输送机相比,可大量减少托辊数量、输送带长度和物料重量,即大大减少了托辊阻力和输送带及物料所消耗的功率。因此,该机可降低能耗。

(7)该机在垂直布置时,一般为全封闭设置,密封好、灰尘少、环保效果显著。

(8)该机输送带的横向刚性较强,基带两侧均有立辊防跑偏,且被输送的物料基本都处于输送带的中心部位。因此,输送带运行时不跑偏。

产品参数

KS系列波状挡边皮带输送机技术参数表
带宽(mm)	挡边高(mm)	带速(m/s）	倾角β/(°)	输送量(m³/h）	功率(kW)
300	40	0.8～2.0	30～90	18	1.5～18.5
	60			24
	80			40
400	60	0.8～2.0		34	1.5～18.5
	80			60
	10			80
500	80	0.8～2.0		84	1.5～18.5
	100			112
	120			98
650	100	0.8～2.0		156	1.5～2.2
	120			140
	160			186
800	120	0.8～2.5		186	2.2～5.5
	160			318
	200			360
1000	160	1.0～2.5		428	4.0～75
	200			483
	240			683
1200	160	1.0～3.15		535	5.5～110
	200			765
	240			1077
	300			1358
1400	200	1.0～3.15		920	5.5～160
	240			1298
	300			1657
	400			2381
1600	200	1.25～3.15		1074	5.5～160
	240			1515
	300			1953
	400			2807
1800	240	1.25～4.0		2200	7.5～185
	300			2724
	400			4106
	500			5036
2000	240	1.25～4.0		2480	11～220
	300			3236
	400			4648
	500			5736
2200	300	1.25～4.0		3612	11～220
	400			5192
	500			6432
	630			7820
2400	300	1.25～4.0		3992	11～220
	400			5736
	500			7132
	630			8668
表中输送量是按30°倾角、KS系列大倾角带式输送机许用最大带速和最小横隔板间距计算的。如果对环保要求比较高，我们可以提供全封闭式的设计。
